通风蝶阀

发布日期:2019-07-16 通风蝶阀

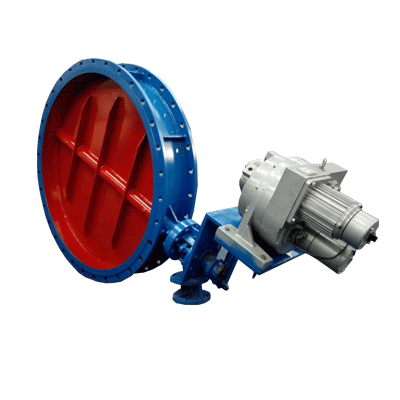

D341W手动通风蝶阀 的详细资料

电动通风蝶阀采用与阀体相同材料加工成密封圈,采用电或气动传动。其适用温度随阀体选材而定,公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。


D341W手动通风蝶阀 采用标准

设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度 h:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999



D341W 主要技术参数

公称通径

DN(mm)

50~2000

公称压力

PN(MPa)

0.05

0.25

0.6

试验压力

强度试验

0.075

0.375

0.9

密封试验

≤1.5%泄漏量

适用介质

煤气、含尘气体、烟道气等。

适用温度

气传动、电传动。

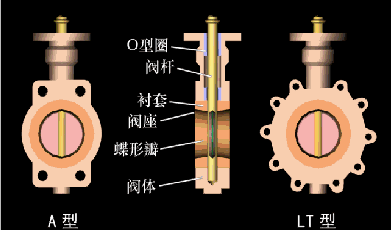

D941W通风蝶阀 电动通风蝶阀主要零件的材质

零件名称

材料

阀体

铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料

蝶板

铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料

密封圈

与阀体相同

阀杆

碳钢、2Cr13、不锈钢、铬镍钼钛钢

填料

氟塑料、柔性石墨



D941W通风蝶阀 电动通风蝶阀外形尺寸

公称通径

结构长度
(标准值)

外形尺寸
(参考值)

连接尺寸
(标准值)

重量
(kg)

0.05MPa和0.25MPa

0.6MPa

毫米

英寸

L

H

H0

A

B

D

D1

n-d

D

D1

n-d

50

2

108

70

337

180

65

140

110

4-14

140

110

4-14

16

65

21/2

112

80

357

180

65

160

130

4-14

160

130

4-14

17



特点      1、设计新颖、合理,结构独特,重量轻,启闭讯速
     2、蝶阀操作力矩小,操作方便,省力灵巧
     3、可以任何位置安装,维修方便
     4、密封件可以更换,密封性能可靠达到双向密封零泄漏
     5、密封材料需老化、耐腐蚀,使用寿命较长等特点


使用

安装流程

     1、安装前将阀盘先打开10度。(拆卸前亦同)
     2、在适当位置设定辅助螺丝,以调整两法兰面距离
     3、将蝶阀以不接触两法兰面插入同时穿入其余螺栓

     4、于确定蝶阀中心与法兰中心同心且阀盘开关位置不受法兰内径或相邻机件阻碍后以对角渐进方式

     反复锁紧各螺栓,直到法兰面接触到阀体端面

     5、装置完成后应再度确认全开及全关度


安装完成

操作流程

     1、开始操作前,用空气喷洗清除配管上的外物,配管内面用清水清洗干净
     2、打开阀查看角度指示盘,避免扭转超过开启宽度、关闭位置也不可超过
     3、开关之操作完全以指示器为准,如再加以其它手工具施力时,则角度指示盘及开关器将会损坏
     4、要做配管耐压试验时,应将阀打开
     5、配管后凡而长期处于全关状态,每月应做1~2次的开关动作以免产生固着状况
